Heidelberg Kord 64 Maszyna do druku części zamienne

Specyfikacja:

Pręty są poddawane licznym naprężeniom, które zwiększają się wraz z ciężarem ruchomych elementów, a większe naprężenie oznacza większą konserwację.ryzyko zakłóceń i zmniejszonej dostępności maszyn.

Udoskonalono również konstrukcję: opracowano nowe rozwiązania techniczne, ulepszono konstrukcję mechaniczną i zainstalowano nowe uchwyty, dzięki czemu poprawiono wchłanianie arkusza.

Profesjonalnie dostarczamy wiele rodzajów części zamiennych maszyny drukarskiej dla międzynarodowych marek, takich jak Heidelberg, Roland, Komori i tak dalej.

Właściwości:
1- Hickey Pickers.
2. Heidelberg części zamienne
3Doskonała jakość.


1Diagram pozycji instalacji i metoda wykrywania zużycia

Wymaganie dotyczące obrazu:Uwielbianie zdjęć

1. Znak schematyczny:stryg uchwytu / palce uchwytu / podkładki uchwytu / wał montażowy / siedzenie łożyska / otwór do połączenia łańcucha ((收纸牙排,?? 纸牙片,牙??,安装轴,轴承座,链条连接孔)

Metoda wykrywania zużycia ((现场磨损检测方法))

表格

Uwaga:Jeśli wystąpi więcej niż 2 z wymienionych powyżej objawów zużycia, zaleca się wymianę całej pręty uchwytniczej zamiast częściowej naprawy.

2. Przewodnik do montażu i wymiany krok po kroku ((z wymaganiami ilustracyjnymi)

Wymagane zdjęcia krok po kroku: 1Zamykanie zabezpieczenia; 2Rozwijanie łańcucha i śrub mocujących; 3Wyjmowanie starej sztywki chwytalnej; 4Pozycjonowanie nowej sztywki chwytalnej; 5Zamykanie śruby; 6Przystosowanie przepaści palca chwytalnej; 7Próba przeciągania i próbna próbka odcisku

1. Krok 1 Przygotowanie do bezpieczeństwa:Zacznij całkowicie naciskać, wyłączyć zasilanie główne, włączyć tryb zabezpieczenia, wprowadzić stan konserwacji.
2. Krok 2 Rozmontować akcesoria:Zdejmij osłonę zabezpieczającą; zaznacz oryginalną pozycję czasową w celu odniesienia; odłóż szpilki łączące łańcuch; rozluźnij dwustronne śruby mocujące stare sztywki uchwytnicze.
3. Krok 3 Wyjmij starą sztywkę uchwytu:Powoli wyciągnij starą sztywkę, nie drapaj powierzchni cylindru ani sąsiednich części maszyny.
4. Krok 4 Położenie nowego uchwytu:Załadowanie nowego uchwytu YY-GRB-KORD64 w pozycji montażowej; wyrównanie otworów lokalizacyjnych i położenia połączenia łańcucha zgodnie z oryginalną oznakowaniem.
5. Krok 5 Przymocowanie elementów mocujących:Zciągnij śruby mocujące z obu końców i szpilkę łańcuchową; Nie przeciągaj momentu obrotowego, aby uniknąć deformacji obudowy.
6. Krok 6 Dostosowanie odległości i ciśnienia palca uchwytu:Zastosować każdą lukę między palcem uchwytu, zapewnić jednolitą siłę uchwytu we wszystkich pozycjach; sprawdzić stan podkładek uchwytu,w razie potrzeby wymienić zużyte poduszki w tym samym czasie.
7. Krok 7 Badanie mechaniczne jog-run:Presiąść ręcznie kilka razy; potwierdź brak kolizji, brak zakłóceń, wszystkie palce uchwytu otwarte i zamknięte w synchroniczny sposób.
8. Krok 8 Druk próbny w postaci podawania papieru:Wykonaj produkcję testową z niską prędkością; sprawdź przenoszenie arkusza, dokładność rejestru, stan krawędzi papieru; w razie potrzeby dopasowuj ciśnienie.
9. Krok 9 Formalna produkcja:Po zakwalifikowaniu próbki próbnej przywrócić zabezpieczenie bezpieczeństwa i rozpocząć produkcję seryjną.

• Ślizganie się arkusza po wymianie: ponowne sprawdzenie jednolitości ciśnienia palca uchwytu i zużycia poduszki uchwytu.
• Hałas zderzeń mechanicznych: ponowne potwierdzenie położenia instalacji i oznaczenia czasu.

3. Całkowita tabela wyszukiwania zgodności dla modeli maszyn drukarskich

表格

Ważna uwaga:Ta sztabla z uchwytem została zaprojektowana specjalnie dla Heidelberg Kord 64. Nie używać bezpośrednio do GTO52 / SM52, chociaż etykiety zawierają te słowa kluczowe.Przed zakupem potwierdź oryginalny wymiar części.

4. Wymóg zdjęcia wykonanego w rzeczywistości ((≥5 zdjęć wykonanych w rzeczywistości + zdjęcia z pakietu)

Do galerii produktów przesłać co najmniej 6 zdjęć bez znaku wodnego:

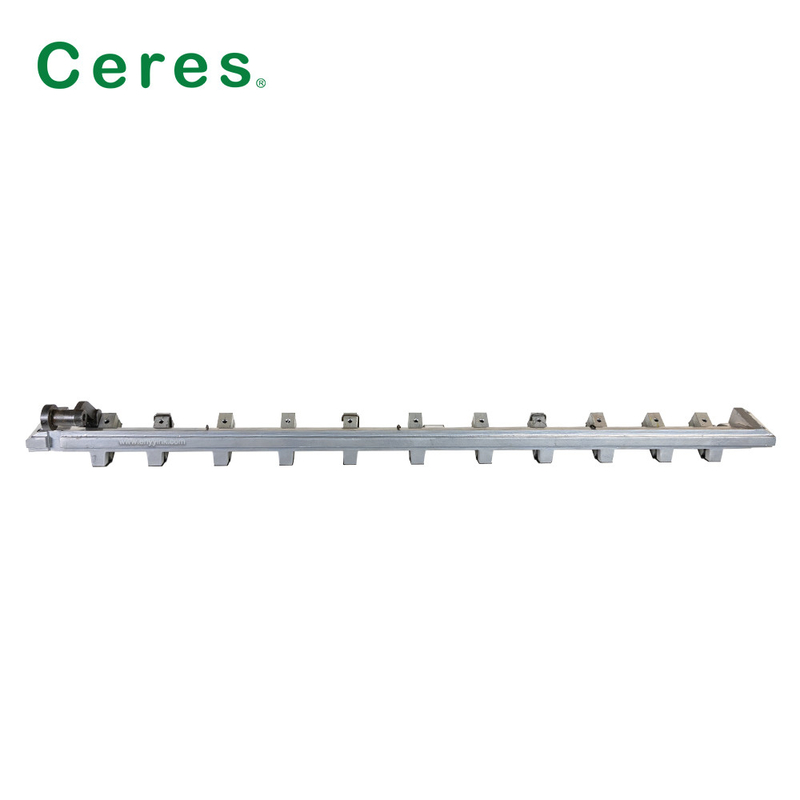

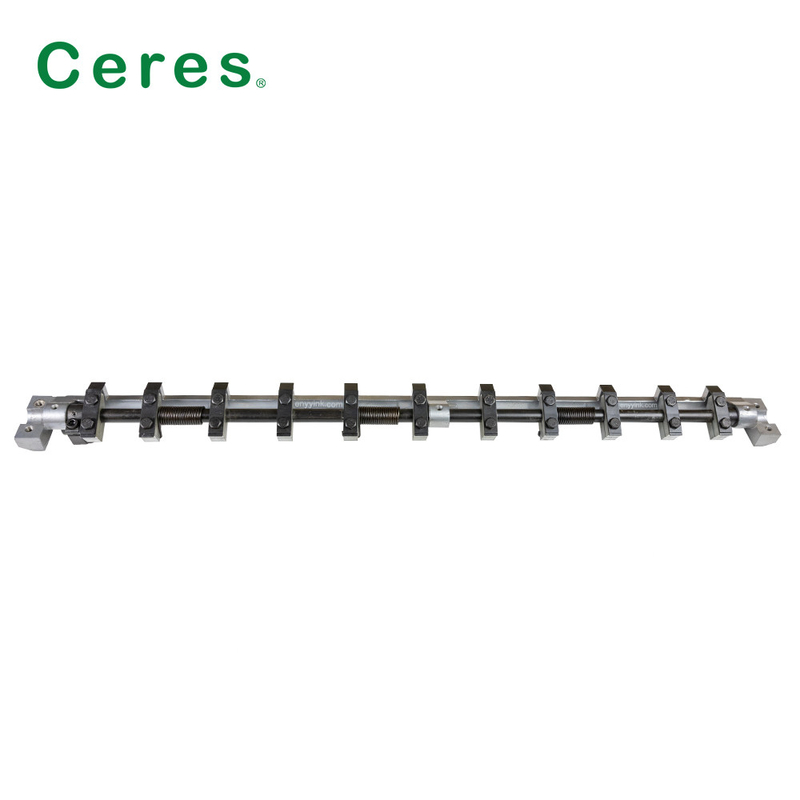

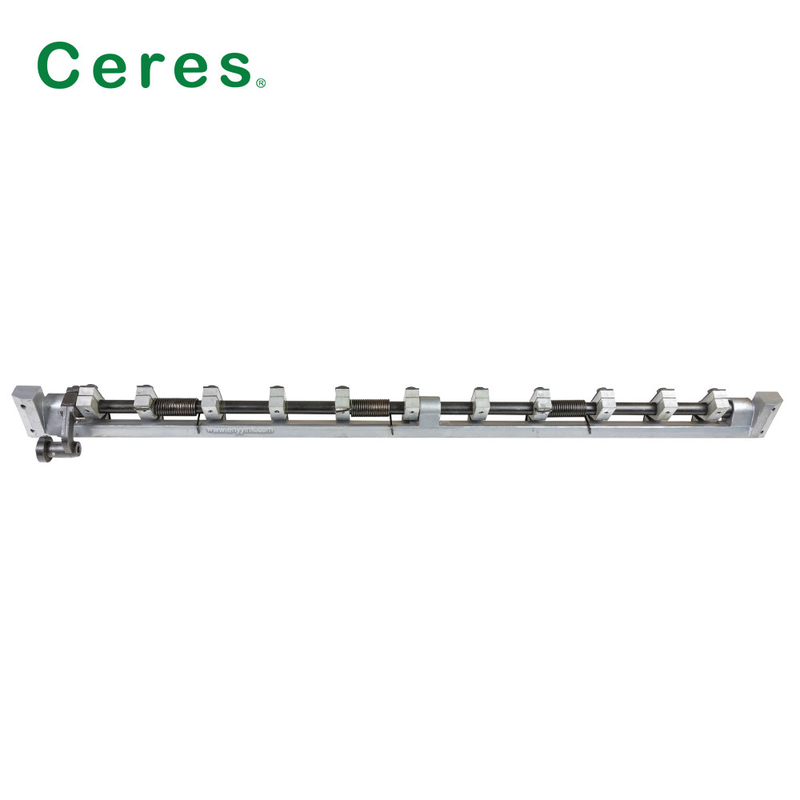

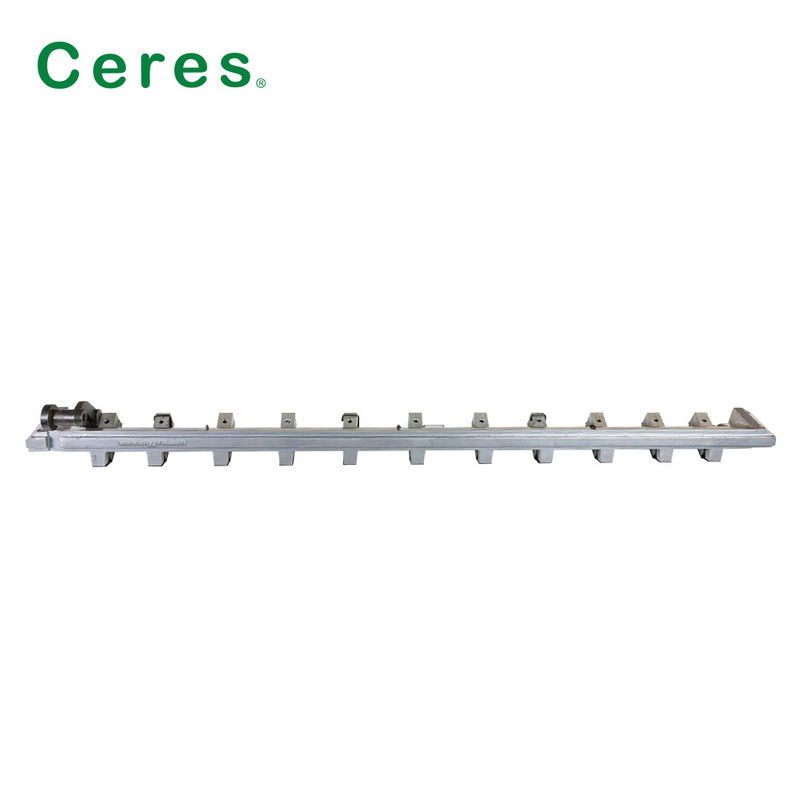

1. Widok z przodu całej jednostki: pełny Kord 64 z przesuwaną pręcią uchwytu, wyświetlone wszystkie palce uchwytu

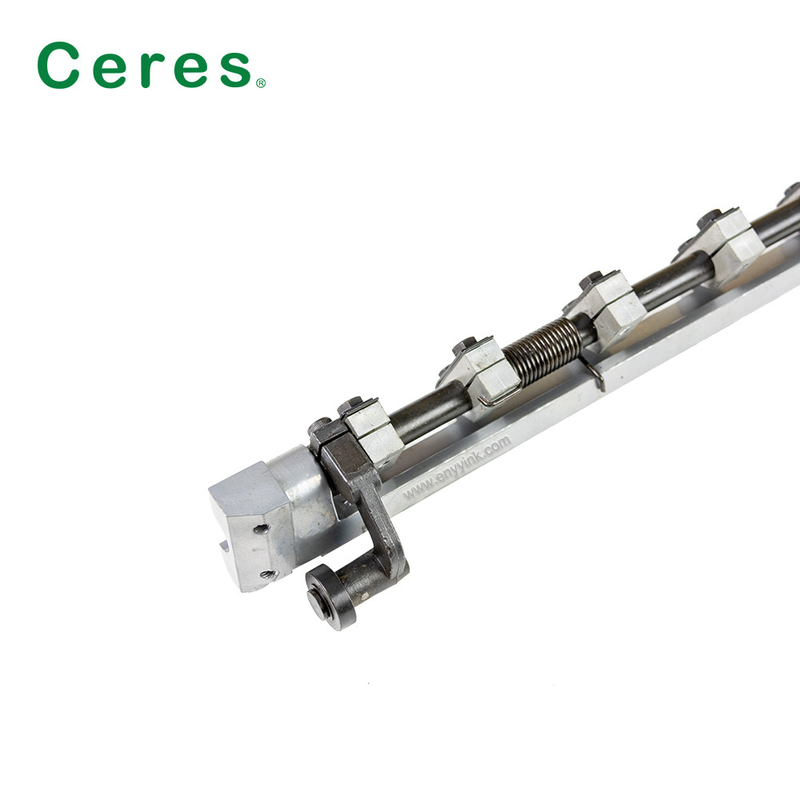

2. Przybliżenie końca boku: otwór montażowy, otwór wału i konstrukcja śrubu mocującego

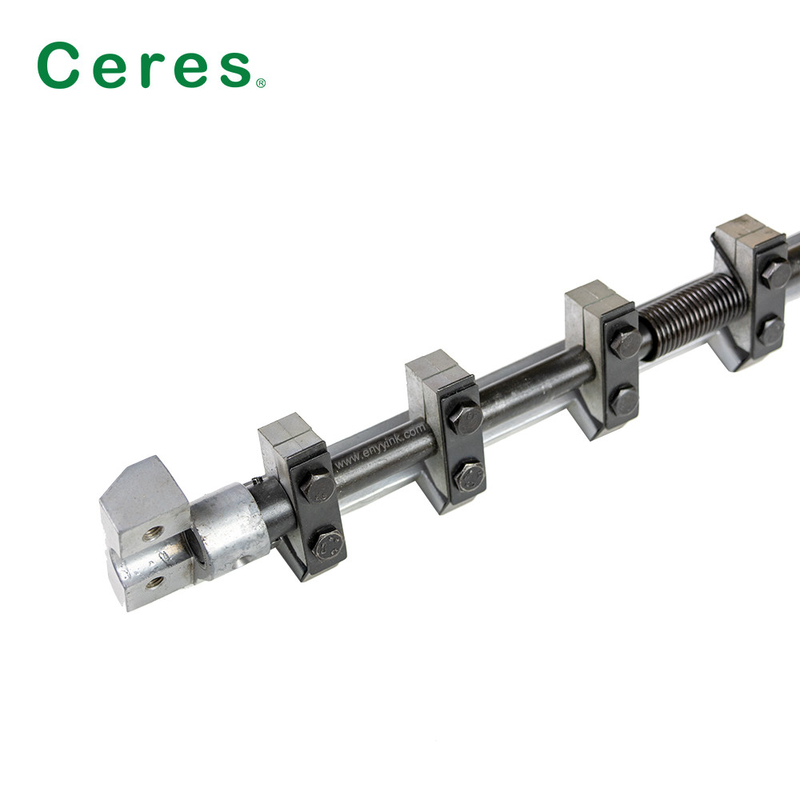

3. Częściowe zbliżenie: układ uchwytu palca, szczegóły mechanizmu powrotu sprężyny
4. Zdjęcie z dolnej strony: powierzchnia stanowiąca punkt odniesienia przymocowania sztywki chwytania
5. Fotografia opakowania: pojedynczy opakowanie z pianki przeciwdernej zderzeniu + karton zewnętrzny
6. Scena odniesienia: sznurek uchwytu zainstalowany na ramie tłoczenia (referencja demonstracyjna)

5. Często zadawane pytania

Q1: Jakie jest MOQ? A: MOQ to 1 sztukę. Wspierać zamówienie awaryjne na jeden sztukę.

P2: Jaki jest czas realizacji? A: Towary na magazynie: w ciągu 3 dni roboczych od potwierdzenia płatności.

Q3: Wsparcie serwisowe na zamówienie? A: Tak. Wsparcie na zamówienie długość, ilość zębów, modyfikacja pozycji otworu zgodnie z próbką / rysunkiem klienta. Części na zamówienie wymagają wyższego MOQ.Proszę podać oryginalne zdjęcia części lub szkic wymiarów.

P4: Dostępne opcje wysyłki? A: Mała przesyłka: DHL / UPS / TNT / FEDEX. Zamówienie masowe: przewóz morski. Jest to ciężka metalowa część zamienna; oblicz masę objętościową wysyłki kurierskiej.

P5: Czy może on bezpośrednio zastąpić oryginalną sztywkę chwytów Heidelberg OEM dla Kord 64?Przed złożeniem zamówienia należy ponownie sprawdzić długość pręta i liczbę zębów.

P6: Warunki gwarancji? A: 12-miesięczna gwarancja w normalnych warunkach pracy prasy. Uszkodzenia spowodowane nieprawidłową instalacją, uderzeniem papieru, kolizją spowodowaną przez człowieka są wyłączone z gwarancji.

P7: Po wymianie nadal rejestruje się błąd? A: Proszę sprawdzić inne powiązane elementy: podkładki uchwytu, sprężyny, łożyska, napięcie łańcucha, ustawienie czasu prasowego, nie tylko sam uchwyt.

6. Tabela porównawcza konkurencyjna (wyznacz nasze zalety YY-GRB-KORD64)

表格

7. Sprawy klientów i opinie

Przypadek 1 w przypadku warsztatu druku małych offsetów w Azji Południowej Wniosek: Heidelberg Kord 64 press, persistent register drift & sheet-slip problem spowodowany zużyciem oryginalnej sztywki chwytalni.Bezpośrednia wymiana bez modyfikacji; wyeliminowany błąd rejestru; stabilny transfer arkuszy po instalacji; znacznie zmniejszony wskaźnik odpadów.

Przypadek 2 w fabryce drukarskiej w Ameryce Łacińskiej Wniosek: pilna naprawa uszkodzenia maszyny Kord 64; zakupiony jednoczęściowy sznurek do uchwytu. Odpowiedź: Szybka wysyłka, wymiary doskonale pasują;Maszyna szybko wróciła do normalnej produkcji..

Oświadczenia klientów: ✅ Doskonałe dopasowanie wymiarów do Heidelberg Kord 64, bezpośrednia wymiana. ✅ Rozwiązano przewlekłe problemy ze zmianą rejestru i ślizganiem kartek w starej prasie offsetowej.✅ Szybka dostawa w przypadku pilnych zamówień na naprawę prasy.

Uwaga: Zdjęcia referencyjne instalacji klienta dostępne na żądanie zespołu sprzedaży.
