Substrat:
Drukowanie ekranowe Przewodzące atramenty węglowe szeroki zakres do różnych elektronicznych przełączników membranowych podłoża poliestrowego oczyszczonego i nieoczyszczonego,specjalnie przetworzone tusze poliestrowe mocowane do pierwszej mocy produktuMoże być również stosowany na innych podłogach, takich jak poliamid, PVC, PET, PC, ABS, sztywny podłoże PCB, płyty obwodów lub podobne;
Sprzęt do druku:
Druk seryjny przewodzący atrament węglowy przewodzący do określenia masy folii, można użyć sztucznej sieci 250 meesh-300 mesh,ale opór będzie się zmieniać w zależności od celu sieci, a odpowiednie szkrabanie siatką poliestrową daje lepsze wyniki.
Przewodzący atrament węglowy w większości przypadków można go użyć bezpośrednio, jeśli chcesz zmniejszyć lepkość, można dodać trochę cieńszy, ale nie więcej niż 5%, w przeciwnym razie zmniejszy się sucha waga,Zwiększenie odporności.
Suszenie: 130 °C 5-15 minut
Oszczędzanie: 25°C
Wskazówka:Proszę mieszać około 10 minut przed użyciem atramentu.
1Specyfikacja badań fizykalno-chemicznych i elektrycznych
表格
| Pozycja |
Specyfikacja |
Wskazania |
| Kolor |
Srebro / Czarne |
Srebro do wysokiej przewodności; czarny węgiel do obwodu średniej odporności |
| Wiszkość (25 °C Brookfield) |
70000-80000 sztuk |
Pasta toksotropowa do druku seryjnego; całkowicie przemyć 10 min przed użyciemAlibaba |
| Zawartość stałej masy |
43-45 % |
Roztwór łączący + przewodzący materiał wypełniający węgiel srebraAlibaba |
| Odporność arkusza (cel) |
75 Ω/sq |
grubość suchego folii 25 μm, utwardzona w temperaturze 130°C 10 min; zmiana odporności w zależności od siatki i grubości folii |
| 60° Wartość połysku (farba srebrna) |
62‐68 GU |
Metalowe, srebrno-szare, przewodzące powierzchnie drukowane |
| Zalecana siatka ekranu |
Ekran poliestrowy o masie 250-300 o.p. |
Ustawić liczbę oczek, aby dostosować grubość filmów suchej i wartość oporu |
| Uzdrawianie |
130 °C, 5-15 min przymusowy piec na gorący powietrze |
Nie należy utwardzać w temperaturze poniżej 110 °C; niepełne utwardzanie spowoduje większą odporność |
| Maksymalny współczynnik dodania rozrzedzania |
≤ 5% masy |
Nadmiar rozcieńczalnika znacznie zwiększy odporność blachy |
| Przyczepność (badanie przekrojowe ASTM D3359) |
Klasa 4‐5 |
Na substratach PET / PI / PVC |
2. Kompatybilna metoda drukowania Szybkie wyszukiwanie i kompatybilność podłoża
Metody drukowania Kompatybilność
表格
| Sposób drukowania |
Zgodność |
Wskazania |
| Druk seryjny |
✅ Zdecydowanie polecam |
Proces podstawowy do tworzenia układu przewodzącego |
| Drukowanie ofsetem na arkuszu |
Nieodpowiednie |
Wiszkość pasty nie jest dopasowana do systemu rolkowego offsetowego |
| Drukowanie fleksograficzne |
Nieodpowiednie |
Nie jest przeznaczony do przenoszenia rolek aniloxowych |
| Drukowanie literowe / relief |
Nieodpowiednie |
Niezgodność reologii atramentu |
| Druk grawerowy |
Nieodpowiednie |
Nie może utrzymać stabilnego rozkładu przewodzącego wypełniacza |
Wykaz kompatybilności podłoża
表格
| Rodzaj podłoża |
Zgodność |
Wskazania |
| Film poliestrowy PET oczyszczony/nieoczyszczony |
✅ Doskonałe |
Przełącznik membranowy, elastyczne obwody drukowane (podłoże główne) |
| Polyimidowa (PI) folia o wysokiej temperaturze |
✅ Dobrze |
Obwody elastyczne odporne na wysokie temperatury |
| Płytki z tworzyw sztucznych PVC / PC / ABS |
✅ Dobrze |
Plastikowy czujnik i etykieta elektroniczna |
| Płyty PCB sztywne |
✅ Warunkowe |
Do druku powierzchniowo przewodzącego |
| Papier / tektura |
️ warunkowo |
Tylko do oznakowania przewodzącego przeciwforgowaniu niskiego prądu; słaba wytrzymałość na złożenie |
| Płytka foliowa |
Nie zaleca się |
Ryzyko korozji galwanicznej pomiędzy atramentem srebrno-węglowym a metaliami nieszlachetnymi |
3Wskazówki dotyczące opakowań Przewodnik do wyboru (1 kg / 5 kg / 18 kg), Przechowywanie i okres przydatności
表格
| Specyfikacja opakowania |
Opis |
Najlepszy scenariusz |
| 1 kg zamkniętej puszki żelaza (standardowy zapas) |
Puszki z cytryny markowej CERES‐YT‐581; 12 puszek na karton eksportowy |
Próbka próbna, produkcja małych serii obwodów elektronicznych; MOQ 1 kg |
| 5 kg wiadra metalowego |
Spożycie średniej wielkości w warsztacie |
Średnia produkcja dzienna w fabryce układów elastycznych |
| 18 kg zamknięte metałowe wiadro |
Paczki przemysłowe o dużej pojemności |
Masowa ciągła linia produkcyjna |
| Opakowania OEM z własną marką |
Niestandardowa naklejka & niestandardowa kartona eksportowa |
Sprzedawca i klient marki; OEM MOQ 60 kg |
Warunki przechowywania i okres trwałości
表格
| Pozycja |
Specyfikacja |
| Temperatura przechowywania |
15-25 °C; ściśle unikaj przechowywania w wysokiej temperaturze > 30 °C, z dala od źródła ciepła |
| Względna wilgotność |
40-65% RH; magazyn suchy i wentylowany, trzymać z dala od otwartego płomienia (palny atrament na bazie rozpuszczalnika) |
| Wymóg uszczelnienia |
Trzymaj puszki szczelnie zamknięte w celu zapobiegania lotnikowi rozpuszczalnika i osadzaniu się wypełniacza. |
| Okres ważności |
6 miesięcy w przypadku nieotwartego opakowania oryginalnego w stanie standardowego przechowywania |
| Sugestia stosowania z otwartą puszką |
Należy zużyć w pełni w ciągu 2-3 miesięcy od otwarcia; długotrwałe stawianie powoduje silne osadnictwo proszku przewodzącego, przed użyciem należy całkowicie ponownie wprowadzić. |
Ostrzeżenie: jeśli tusz wykazuje nieodwracalne zagęszczenie, aglomerację lub wyraźne rozłożenie warstw wypełniacza przed datą ważności z powodu niewłaściwego przechowywania, należy przerwać stosowanie.
4. Wartość oporu Mierzone dane Tabela (zmienna w zależności od grubości suchego folii)
表格
| Grubość suchego folii |
Mierzona średnia odporność arkusza (po wytrzymaniu w temperaturze 130°C przez 10 min) |
Wskazania |
| 20 μm |
90-110 Ω/sq |
Cienkie folie → większy opór |
| 25 μm (proces docelowy) |
65-85 Ω/sq (nominalnie 75 Ω/sq) |
Zalecane okno procesu produkcyjnego |
| 30 μm |
50−70 Ω/sq |
Gęstsza folia → mniejsza odporność, wyższe koszty atramentu |
Uwaga: Na rzeczywisty opór wpływają również siatki ekranowe, ciśnienie odcisku, przepływ powietrza pieca i energia powierzchni podłoża; badanie przedprodukcyjne jest obowiązkowe.
5Kompletna instrukcja wykrywania fałszerstwa (oczu gołym / UV / IR / magnetyczne / elektryczne badania)
Ten atrament węglowy srebrny YT‐581 jest przede wszystkim przewodzącym atramentem funkcjonalnym, który może być stosowany do oznakowania przewodzących obwodów przeciwforgeowym (etykiety bezpieczeństwa typu obwodu).
- Okiem nago (Dzień): Widoczny ślad srebrno-metalowo-szary; wzór srebrno-szary widoczny bezpośrednio, nie w pełni widoczny zawarty atrament.
- Wykrywanie promieniowania UV: standardowa formuła nie ma właściwości fluorescencji UV. Dwufunkcja fluorescencji UV dostępna w formule niestandardowej.
- Wykrywanie IR w podczerwieni: wersja standardowa nie posiada specjalnej funkcji absorpcji IR / odbicia IR; odpowiedź IR można dostosować.
- Detekcja magnetyczna: standardowa formuła srebra węglowego zawiera proszek zero-magnetyczny; nie może uruchomić detektora magnetycznego; dodatek magnetyczny do wypełniania dostępny w klasie bezpieczeństwa.
- Detekcja zabezpieczeń rdzenia ✓ Badanie oporu elektrycznego ((Prywatne uwierzytelnianie): W celu pomiaru oporu drukowanego śladu na arkuszu należy użyć multimetra / wykrywacza oporu;autentyczny znak wskazuje wartość oporu w pobliżu 75 Ω/sq; atramenty zastępcze przeciwforgiem wykazują całkowicie odbiegające dane o odporności.
Wskazówka dotycząca bezpieczeństwa: W przypadku projektów o wysokim poziomie bezpieczeństwa należy połączyć ten atrament przewodzący z atramentem mikrodrukującym lub OVI z zmiennym atramentem optycznym w celu stworzenia wieloetapowego systemu przeciwfałszowania.
6. Scenariusz aplikacji i pokaz rzeczywistego przypadku
- Elektronika elastyczna z przełącznikiem membranowym: klawiatura membranowa urządzeń gospodarstwa domowego, układ drukowany z czujnikiem dotykowym.
- Drukowany elastyczny czujnik i etykieta elektroniczna: elastyczny czujnik o niskiej mocy do inteligentnych opakowań.
- Etykieta przeciwfałszowania typu przewodzącego: specjalne etykiety bezpieczeństwa zweryfikowane za pomocą urządzenia do badania odporności (dla ochrony marki towarów o wysokiej wartości).
- Certyfikat i dokument Pomocny znak bezpieczeństwa: Ślad przewodzący osadzony wewnątrz certyfikatów; autentyczność weryfikowana za pomocą pomiaru rezystancji multimetrów.
Uwaga: Nie nadaje się do drukowania banknotów; przeznaczony do drukowania przełączników membranowych, układów elastycznych i etykiet zabezpieczających.

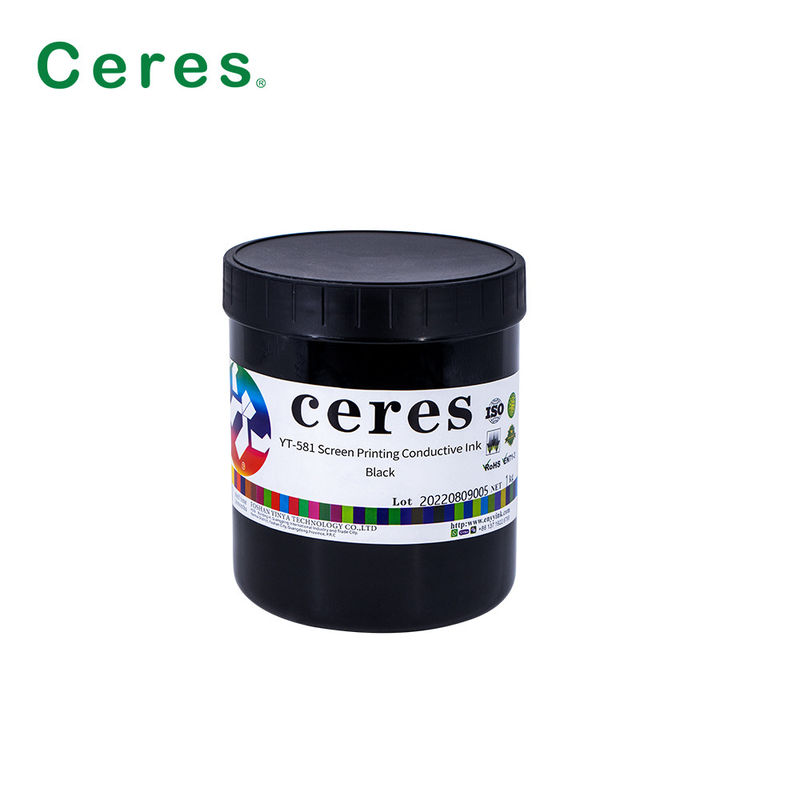

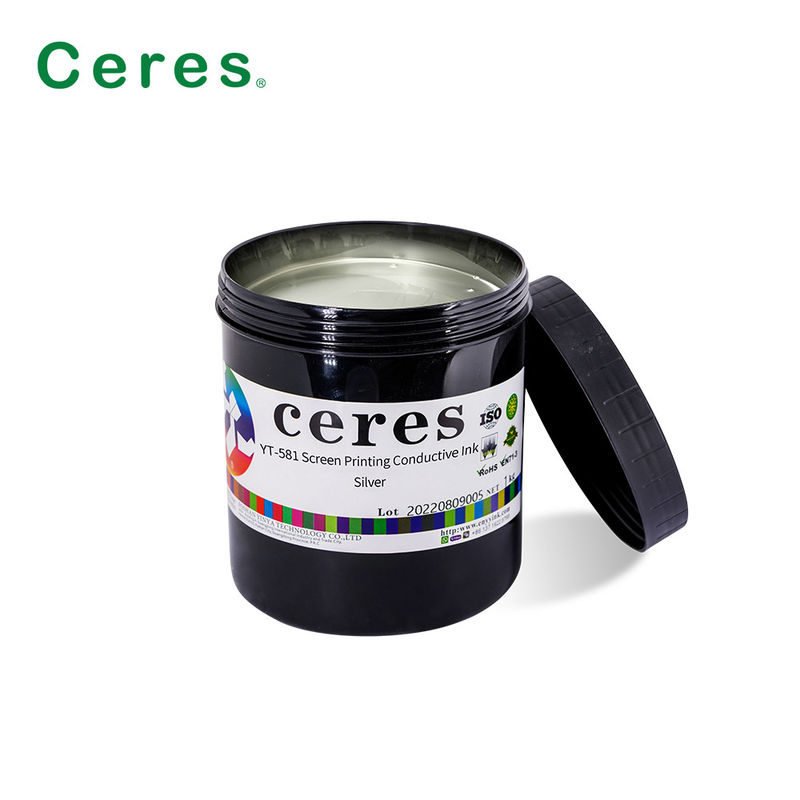

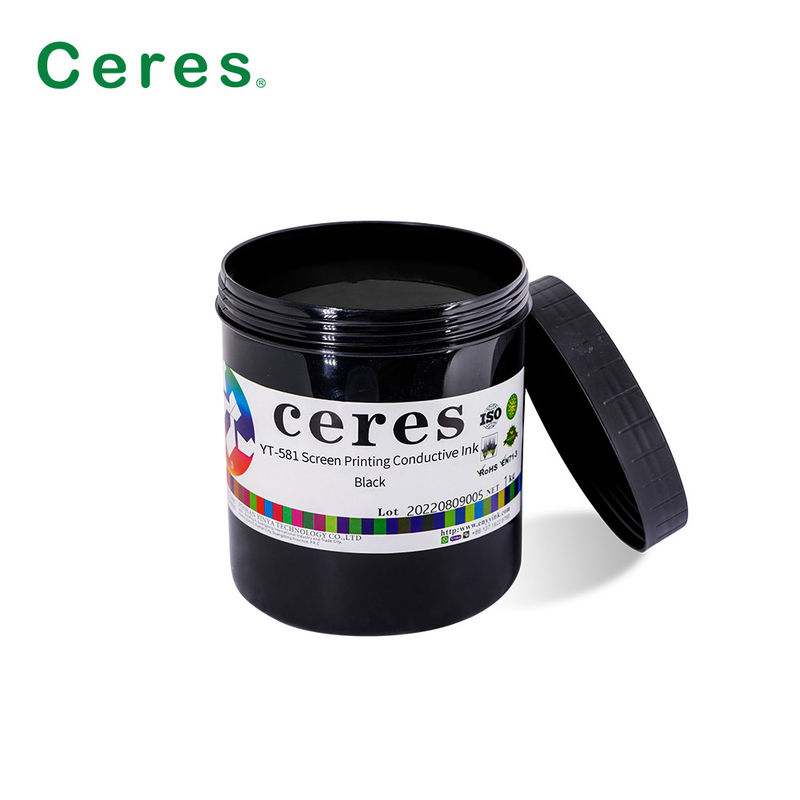

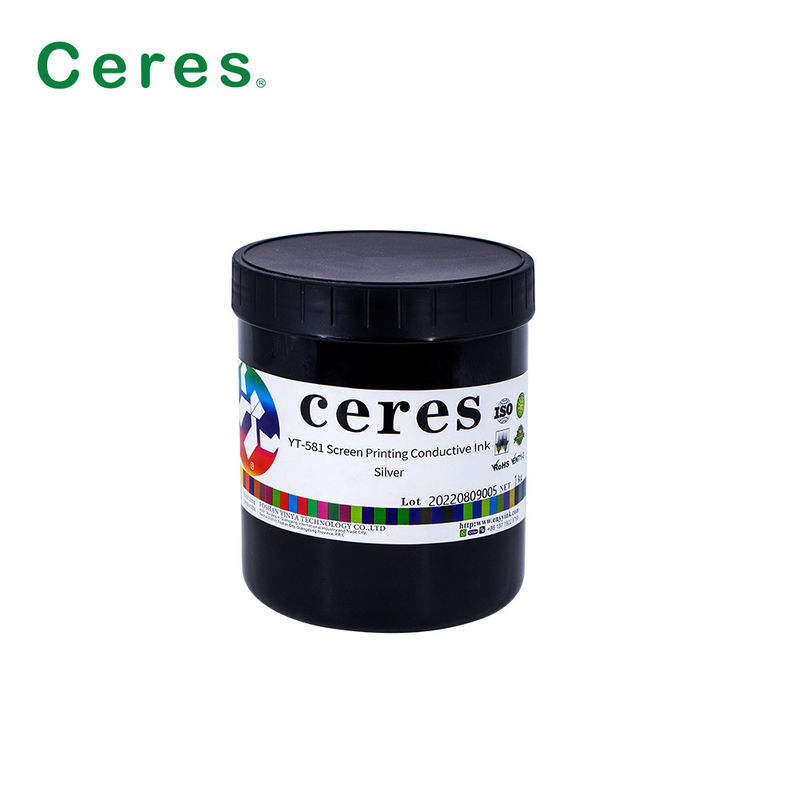

7. Produkt Zdjęcia z rzeczywistości i notatki o opakowaniach (≥5 obrazów)
8Często zadawane pytania.
Q1: Jaka jest MOQ? A: Minimalna ilość zamówienia wynosi 1 kg. Małe próbki testowe dostępne do przetargu prasowego; przewóz próbki ponosi klient.
P2: Jaki jest czas dostawy? A: Towary na magazynie: wysyłane w ciągu 3 dni roboczych od potwierdzenia płatności. Towary specjalistyczne / marki OEM: 14-18 dni roboczych.
P3: Jaką usługę dostosowania możesz zapewnić? A: Dostosować docelową wartość odporności arkusza; dodać funkcjonalne komponenty fluorescencyjne UV / magnetyczne / IR;Naklejka OEM & opakowanie kartonowe na zamówienie; dostosowanie stosunku czarny węgiel / srebrny wypełniacz.
P4: Opcje logistyki i wysyłki? A: tusz należy do płynnych towarów chemicznych. Międzynarodowy kurier: FedEx, TNT, DHL, UPS, EMS. Wielkie zamówienia hurtowe wybierają przewóz morski lub lotniczy. Warunki płatności:T/T, Western Union, Paypal.
P5: zmierzona odporność blachy jest znacznie wyższa niż docelowa 75Ω/kw? A: Sprawdź: 1) niewystarczająca temperatura/czas utwardzania; 2) atrament nadmiernie rozcieńczony cieńszym (> 5%);3) Gęstość filmów sucho-drukowanych zbyt cienka4) osadzenie atramentu przewodzącego atramentu, nie w pełni zmieszane przed drukiem.
P6: Słaba przyczepność na podłożu PET? A: Potwierdź, że PET zostało poddane koronowaniu; sprawdź stan utwardzania pieca; dopasować zalecany parametr siatki ekranowej.
P7: Czy można mieszać przewodzący atrament srebrno-węglowy z zwykłym atramentem CMYK?Mieszanie zniszczy przewodzącą sieć wypełniacza i spowoduje gwałtowny wzrost oporu lub całkowitą utratę przewodnościJeżeli mieszanie jest nieuniknione, należy najpierw przeprowadzić pełne badanie właściwości elektrycznych w laboratorium.
9Tabela porównania konkurentów
表格
| Pozycja porównawcza |
CERES YT‐581 Atrament przewodzący węglem srebrnym |
Ogólne, gospodarcze atramenty przewodzące węglowo-srebrowe |
Importowane atramenty przewodzące ekranowe klasy premium |
| Odporność docelowej płyty |
75 Ω/sq (@25 μm sucha folia); wąskie odchylenie oporu |
Duże wahania oporu z serii na serię |
Dokładna kontrola tolerancji na opór |
| System przewodzący wypełniacz |
Wypełniacz kompozytowy z srebra węgla; stabilna sieć przewodząca po utwardzeniu |
Nierównomierne rozpraszanie wypełniacza; łatwe przemieszczanie się oporu |
Wykończenie ze srebra o wysokiej czystości |
| Wydajność przyczepności |
Odcinek poprzeczny PET/PI klasy 4-5 |
Stopień 2‐3; łatwe częściowe łuszczenie |
Klasy 5 doskonała przyczepność |
| Głośne metalowe wykończenie srebrne |
62‐68 GU Stabilny efekt srebrno-szary metaliczny |
Tępy ciemno-szary, słaby efekt wizualny metalowy |
Wymiar srebra metalicznego |
| Zalecane warunki utwardzania |
130 °C 5−15 min; prace na przymusowe piece na gorące powietrze |
Potrzeba wyższej temperatury utwardzania ≥ 140 °C |
Szeroka szerokość procesu utwardzania |
| Certyfikacja |
RoHS, EN71‐3, badanie całkowitego ołowiu, dostępne MSDS |
Brakuje częściowych dokumentów certyfikacyjnych |
Kompletny system certyfikacji klasy elektronicznej |
| Poziom cen |
Średnio efektywne pod względem kosztów |
Niedrogi poziom wstępny |
Wysoka cena premii |
| Główne zalety |
Stabilna docelowa wartość oporu 75Ω/sq; dobre przyczepienie się do elastycznych substratów PET/PI/PVC; może być stosowany zarówno do elastycznej elektroniki, jak i przewodzącej etykiety antyforgeowej;Oszczędny substytut importowanego tuszu przewodzącego |
Niskie koszty zamówienia; duże odchylenia oporu z serii na serię, niestabilne właściwości przewodzące |
Najwyższa wydajność elektryczna, wysokie koszty zamówień |
Główny punkt sprzedaży: atrament przewodzący na warstwie srebra węglowej na bazie rozpuszczalnika YT‐581, nominalna odporność 75 Ω/kw. arkusza; dobra przyczepność do elastycznych substratów PET, PI, PVC,o pojemności nieprzekraczającej 10 W, drukowanie etykiet zabezpieczających typu drukowanego i przewodzącego przeciwfałszowaniu.
10Sprawy klientów i świadectwa
- Wykorzystywane do drukowania obwodu klawiatury membranowej urządzeń gospodarstwa domowego.konsekwentna wydajność w produkcji seryjnej.
- Konwerter inteligentnego opakowania na Bliskim Wschodzie Stosowany do przewodzącej etykiety bezpieczeństwa przeciwfałszowania na wysokowartościowych opakowaniach kosmetycznych; autentyczność sprawdzana za pomocą wykrywania oporności multimetrów.
- Drukarnia etykiet bezpieczeństwa w Ameryce Południowej Nadaje się do pracy z małych serii elastycznych czujników i certyfikatów pomocniczych; kompatybilny z głównym sprzętem do druku ekranowego.
Oferta zwrotnej informacji z rzeczywistych badań klientów: 75-ohmowy atrament przewodzący węglem srebrnym YT‐581 zapewnia nam stabilną odporność arkusza w projektach przełączników membranowych i etykiet bezpieczeństwa.Dobre przyczepienie się do podłoża PET, jest to niezawodna i opłacalna alternatywa dla importowanego przewodzącego atramentu.
Podstawowe informacje o produkcie na oryginalnej stronie
‐ Miejsce pochodzenia: Chiny ‐ Nazwa marki: Ceres, YY ‐ Numer modelu: YT‐581 ‐ Rodzaj tuszu: Wydrukowanie ekranowe prowadliwe na bazie rozpuszczalników ‐ Kolor: srebrny / czarny ‐ MOQ: 1 kg ‐ Opakowanie: 1 kg/puszkę,12 puszek/karton.: 1 tona miesięcznie ‐ Czas dostawy: w ciągu 3 dni roboczych od potwierdzenia płatności ‐ Warunki płatności: T/T, Western Union, Paypal
